Завод М360 изготавливает вертикальные резервуары из нержавеющей стали объёмом от 500 литров для пищевых, химических, фармацевтических производств и систем водоподготовки. Это технологические ёмкости цехового и производственного масштаба — с опорами, мешалкой, рубашкой и обвязкой под конкретную линию, изготавливаемые по техническому заданию.
Когда нужен вертикальный резервуар, а когда горизонтальный
Выбор исполнения определяется не привычкой, а условиями площадки и технологией:
- Вертикальный занимает минимум места в плане — критично в цеху, где площадь ограничена, а высота позволяет. Удобен для процессов с отстаиванием и расслоением: осадок собирается в нижней части и полностью сливается через коническое днище. Проще организовать самотёчный слив и установить мешалку.
- Горизонтальный выигрывает там, где есть ограничение по высоте — низкие помещения, подземная установка, транспортировка в собранном виде. При равном объёме даёт меньшую высоту налива и меньшее гидростатическое давление на днище.
Для большинства технологических процессов с перемешиванием, нагревом или отстаиванием вертикальное исполнение предпочтительнее.

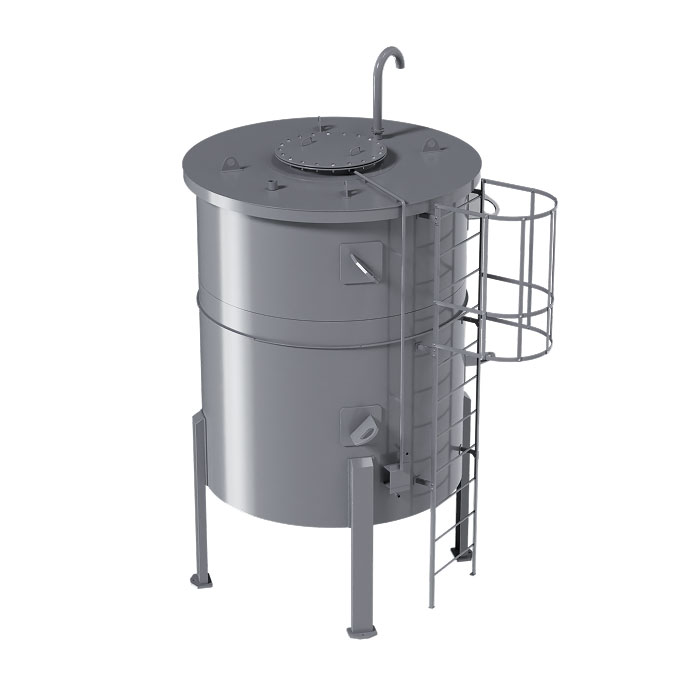

Конструкция вертикального резервуара
- Днище. Коническое — для полного слива продукта и осадка без остатка, стандарт для пищевых и технологических процессов. Эллиптическое — для аппаратов под давлением. Плоское — для безнапорных ёмкостей хранения, самое экономичное решение.
- Крыша. Коническая или эллиптическая, приварная для герметичных процессов, с люком-лазом для доступа внутрь при обслуживании и мойке.
- Опоры. Стойки или юбка в зависимости от объёма и нагрузки, с регулировкой по высоте для выравнивания на неровном полу. Для высоких ёмкостей предусматриваются площадки обслуживания и лестницы.
- Обвязка. Загрузочные и сливные патрубки, воздушник, пробоотборник, смотровое окно, штуцеры под датчики уровня и температуры.
Марка стали
| Марка | Аналог | Для чего применяется |
| AISI 304 | 08Х18Н10 | Вода, молоко, пиво, спирт, масла, большинство пищевых и слабоагрессивных сред |
| AISI 316 / 316Ti | 08Х17Н13М2 | Кислоты, хлориды, солевые растворы, агрессивная химия, фармацевтика |
| AISI 321 | 12Х18Н10Т | Процессы с нагревом и пастеризацией, повышенные рабочие температуры |
Исполнения и опции
- С мешалкой — все типы перемешивающих устройств, тип подбирается по вязкости продукта.
- С рубашкой обогрева или охлаждения — поддержание температурного режима, нагрев или охлаждение продукта.
- С теплоизоляцией — вспенённый каучук для охлаждаемых ёмкостей (предотвращает конденсат), минеральная вата для горячих процессов; обшивка из нержавеющей стали.
- Под давлением или вакуумом — с расчётом корпуса на соответствующие нагрузки.
- В санитарном исполнении — шлифовка или зеркальная полировка внутренней поверхности, моющие головки CIP для безразборной мойки.
Отрасли применения
- Пищевая промышленность — хранение и подготовка сырья, купажирование, резервирование перед розливом.
- Химия и бытовая химия — приготовление и хранение растворов, реагентов, моющих средств.
- Фармацевтика и косметика — ёмкости в санитарном исполнении для приготовления и выдержки составов.
- Водоподготовка — накопительные и буферные ёмкости, баки запаса очищенной воды.
- Пивоварение и виноделие — форфасы, купажные и напорные ёмкости.
Документация и качество
Резервуары изготавливаются по ГОСТ 34347-2017 и ТУ с применением сертифицированных материалов. Сварные швы проходят контроль в собственной лаборатории ОТК с аттестацией для ультразвукового контроля. В комплект поставки входят паспорт изделия, руководство по эксплуатации, сертификаты на материалы и градуировочная таблица.
Что указать при заказе
- хранимый продукт, его плотность, вязкость, температура, агрессивность;
- требуемый объём и ограничения по высоте и диаметру на площадке;
- тип днища и способ установки — на опорах, на фундаменте, в приямке;
- необходимость мешалки, рубашки, теплоизоляции;
- рабочее давление, если процесс не атмосферный;
- расположение и диаметры патрубков, требования к обвязке.
Частые вопросы
Изготавливаете ли резервуары РВС на тысячи кубометров?
Нет. Завод М360 специализируется на нержавеющих резервуарах технологического назначения — от 500 литров. Крупнотоннажные РВС из углеродистой стали для нефтебаз и резервуарных парков, собираемые рулонным методом на объекте, — это другой тип оборудования и другая специализация.
Какое днище выбрать?
Если продукт нужно сливать полностью, без остатка, и важна санитарная обработка — коническое. Если ёмкость работает под давлением — эллиптическое. Для простого хранения без особых требований плоское днище обойдётся дешевле.
Резервуар поставляется в сборе?
Да, вертикальные резервуары изготавливаются и отгружаются в собранном виде. Ограничение — транспортный габарит; при больших диаметрах рассматривается поставка с досборкой на месте.
Можно ли установить резервуар на улице?
Да, при соответствующем исполнении: теплоизоляция, защита арматуры, при необходимости обогрев для предотвращения замерзания продукта. Укажите условия размещения в техническом задании.
Купить вертикальный резервуар из нержавеющей стали
Завод М360 изготавливает вертикальные резервуары на собственном производстве в Москве. Пришлите техническое задание или опросный лист с указанием продукта, объёма и требований к комплектации — инженер подберёт марку стали, тип днища и конструкцию, подготовит расчёт стоимости. Отгрузка по России и странам СНГ.
