Климатическое исполнение ЛЗ-80 УХЛ/ХЛ соответствует 1 категории размещения по ГОСТ 15150-69.
Срок службы ЛЗ-80 — 10 лет.
Где применяется ЛЗ-80
Люк замерный ЛЗ-80 устанавливается на фланец замерной линии резервуара на АЗС или на ёмкость, хранящую химические и прочие жидкости. Благодаря компактным размерам ЛЗ-80 удобно располагается в сливном колодце резервуара — в отличие от более крупного ЛЗ-150, который применяется на основной замерной линии.Условия эксплуатации ЛЗ-80:
Люк замерный ЛЗ-80 может эксплуатироваться в исполнении УХЛ — при температуре от -50°C до +50°C, в исполнении ХЛ — при температуре от -60°C до +50°C.Устройство и материал изготовления ЛЗ-80
1. Люк замерный ЛЗ-80 состоит из:
- корпуса с фланцем для монтажа на резервуар- крышки с маслобензостойкой резиновой прокладкой
- педали, облегчающей открытие крышки без приложения ручного усилия
- откидного болта с гайкой для фиксации крышки в закрытом положении
- латунной вставки с винтом заземления для обеспечения искробезопасности
2. Материал основных деталей ЛЗ-80
— алюминиевый сплав, по требованию заказчика может быть произведён из нержавеющей стали.3.Обслуживание и проверка ЛЗ-80
При осмотре люка замерного ЛЗ-80 необходимо внимательно изучить прокладку на крышке. В случае обнаружения на ней дефектов, трещин, задиров, деформаций прокладку необходимо заменить.Гарантия и комплект документов ЛЗ-80
Люк замерный ЛЗ-80 поставляется с паспортом изделия, подтверждающим соответствие ГОСТ 15150-69. Гарантийный срок — 18 месяцев со дня продажи.Комплектация поставки ЛЗ-80:
- люк замерный ЛЗ-80 — 1 шт.;
- паспорт на ЛЗ-80 — 1 шт.
Характеристики ЛЗ-80:
| Технические данные | Показатели |
| Обозначение | ЛЗ-80 |
| Уплотнительное кольцо (NBR или полиуретан) | 90х5 |
| Ответный фланец по ГОСТ 33259-2015 |
DN 80 PN10 |
| Материал исполнения конструкции люка замерного | Алюминиевый сплав АК7Ч/ AISI-304 |
|
Размер крпежных отверстий, мм -диаметр отверстий -диаметр окружности |
-18 -160 |
|
Габаритный размер, не более мм -диаметр -ширина -высота |
-195 -285 -160 |
|
Масса не более КГ |
4 |

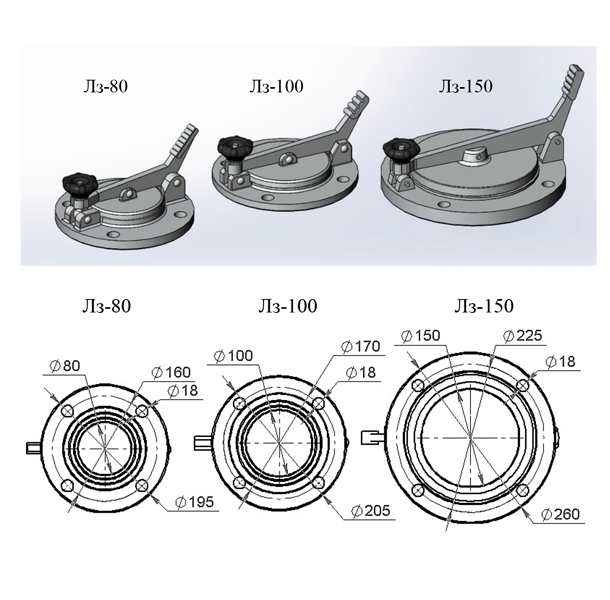

Схема ЛЗ-80
Пример обозначения при заказе ЛЗ-80 УХЛ1
где:- ЛЗ — тип люка (люк замерный);
- 80 — условный диаметр прохода, мм;
- УХЛ1 — климатическое исполнение.
