Устройство, для наполнения азотом и контроля герметичности межстенного пространства двустенного резервуара
Где применяется азотный узел
Азотный узел служит для контроля герметичности стенок топливного резервуара на таких объектах, как АЗС и склады ГСМ, а также на других объектах, где установлены двустенные резервуары.Условия эксплуатации азотного узла
Азотный узел изготавливается в исполнении У и УХЛ категории размещения 1 по ГОСТ 15150-69 и эксплуатируется в интервале температур от -50°C до +50°C. Рабочая среда — инертный газ, азот.Из чего состоит азотный узел
- муфта присоединительная — 1 шт.;- клапан — 1 шт.;
- шаровые газовые краны — 3 шт.;
- заглушки — 2 шт.;
- манометр показывающий (или контактный) — 1 шт.
Азотный узел имеет разборную конструкцию, что упрощает обслуживание и замену отдельных элементов.
Характеристики азотного узла
| Технические данные | Показатели |
| Условный проход, мм | 15 |
| Рабочее давление, МПа | 0,015(+0,005...-0,01) |
| Рабочая среда | Инертный газ, азот |
| Давление срабатывания клапана, не более, МПа | 0,02 |
| Присоединительная резьба по ГОСТ 6357-81 | G 1 1/2" |
|
Габаритные размеры, не более -длина не более, мм -высота не более, мм |
-200 -300 |
| Присоединительная резьба по ГОСТ 24705 | 3" |
| Масса не более кг | 1.5 |

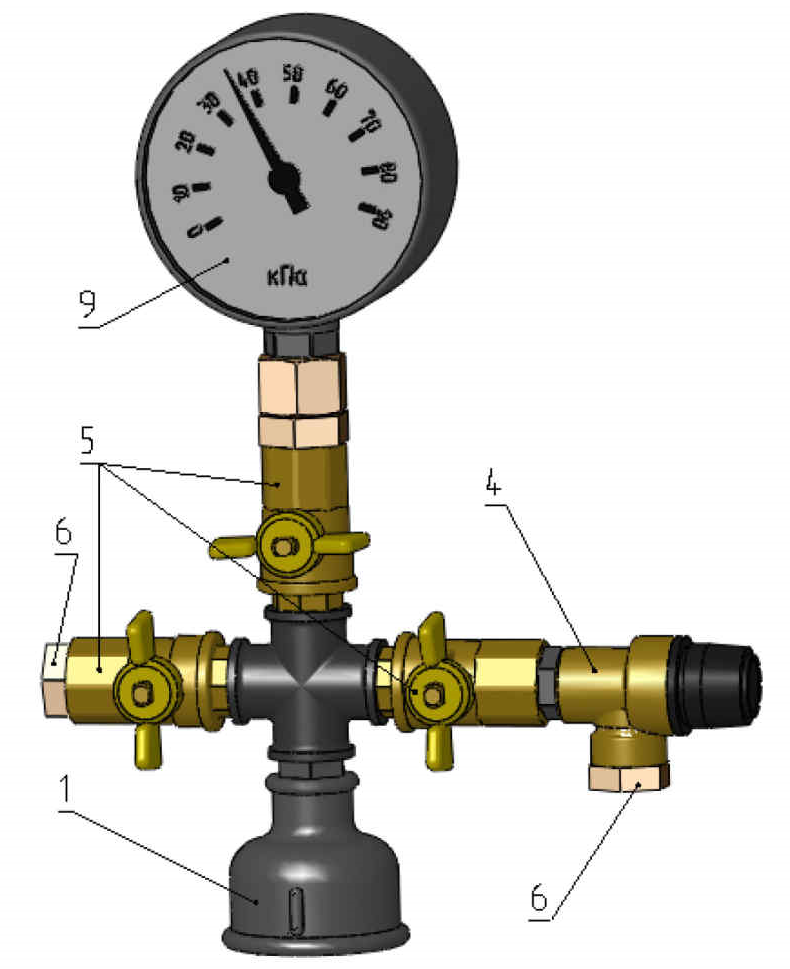

Схема азотного узла
1. Муфта присоединительная
4. Клапан
5. Шаровые газовые краны
6. Заглушки
9. Манометр показывающий (или контактный)
Комплектация поставки азотного узла
- азотный узел — 1 шт.;- паспорт на азотный узел — 1 шт.
Условия хранения и транспортировки
Изделие должно храниться в упаковке предприятия-изготовителя по условиям хранения 3, транспортироваться в соответствии с условиями 5 по ГОСТ 15150.Гарантия и срок службы
Гарантийный срок — 12 месяцев со дня продажи изделия.Купить азотный узел
