СМДК-40
Совмещенный механический дыхательный клапан для резервуара
Подробности
Совмещенный механический дыхательный клапан для резервуара
Характеристики
15 700
Указанная цена является ориентировочной, для уточнения окончательной стоимости обратитесь к специалисту
#PROP_TITLE#
—
#PROP_VALUE#
СМДК-40 — совмещённый механический дыхательный клапан (клапан дыхательный реверсивный, совмещённый с огнепреградителем), предназначен для сброса давления и устранения вакуума, образованных в газовом пространстве резервуара при наполнении и опустошении ёмкости. Также клапан СМДК предотвращает попадание искр и пламени внутрь резервуара и минимизирует потери при испарении нефтепродуктов и спиртосодержащих продуктов.
Климатическое исполнение СМДК-40 — УХЛ/ХЛ, соответствует 1 категории размещения по ГОСТ 15150-69. Изготавливается по ТУ 3689-001-331180106-2015.
- огневой предохранитель
- клапан дыхательный реверсивный
- присоединительная резьба/фланец
- в летний и весенний период — не реже одного раза в месяц;
- при температуре ниже нуля градусов — не менее двух раз в месяц.
После демонтажа СМДК-40 следует разобрать и произвести осмотр тарелок, сеток, клапанов и элементов огнепреградителя. После осмотра СМДК рекомендуется промыть и продуть сжатым воздухом для устранения отложений и пыли.
2.Корпус
3.Присоединительная резьба/фланец
- ХХ — условный проход
- Ф — фланцевый (Р — резьба)
- Н — нержавеющий корпус / А — алюминиевый корпус / Л — латунный корпус
- А — алюминиевая кассета огнепреградителя / Н — кассета огнепреградителя из нержавеющей стали
Условные обозначения: СМДК-ХХФНА
Климатическое исполнение СМДК-40 — УХЛ/ХЛ, соответствует 1 категории размещения по ГОСТ 15150-69. Изготавливается по ТУ 3689-001-331180106-2015.
Где применяется СМДК-40
Клапан дыхательный СМДК-40 устанавливается на линию деаэрации резервуара хранения нефтепродуктов, спиртосодержащих продуктов и химикатов. Применяется на химических, нефтеперерабатывающих и пищевых производствах.Линейка клапанов СМДК
Завод М360 производит клапаны СМДК в трёх типоразмерах — Ду40, 50, 150 — с пропускной способностью от 200 до 1100 л/мин. Подберём модель под параметры вашего резервуара.Условия эксплуатации СМДК-40
Клапан дыхательный СМДК-40 можно эксплуатировать при окружающей температуре от -50°C до +50°C и относительной влажности до 95%. Хранение изделия — по категории 3, транспортировка — по категории 5 согласно ГОСТ 15150-69.Устройство СМДК-40
Конструкция СМДК-40 разборная, состоит из следующих элементов:
- корпус и крышка- огневой предохранитель
- клапан дыхательный реверсивный
- присоединительная резьба/фланец
Корпус и крышка СМДК-40
Защищают рабочий механизм СМДК от внешних воздействий. Могут быть изготовлены из нержавеющей стали, алюминиевого сплава или латуни (по заказу).Огнепреградитель СМДК-40
Представляет собой рабочий элемент в виде кассеты из плоского гофрированного листа нержавеющей стали или алюминиевого сплава, скрученного вокруг оси и зафиксированного стопором.Рабочий механизм клапана СМДК-40
Состоит из обоймы, завальцованной в корпус, штока с тарелками клапана вакуума и давления, пружин клапана вакуума и давления.Обслуживание СМДК-40
Частоту обслуживания СМДК-40 необходимо выбирать исходя из климатических условий:- в летний и весенний период — не реже одного раза в месяц;
- при температуре ниже нуля градусов — не менее двух раз в месяц.
После демонтажа СМДК-40 следует разобрать и произвести осмотр тарелок, сеток, клапанов и элементов огнепреградителя. После осмотра СМДК рекомендуется промыть и продуть сжатым воздухом для устранения отложений и пыли.
Возможные неисправности СМДК-40 и способы их устранения
| Неисправность | Возможная причина | Как устранить |
|
Тарелка давления/вакуума не срабатывает |
Неплотное прилегание одной или обеих тарелок | Обследуйте пространство между седлом и тарелкой, на наличие транспортировочных прокладок, отложений и иных посторонних предметов. Очистить пространство, в случае наличия таковых. Собрать конструкцию. Перед установкой проверить прилегание тарелок к седлу. |
| Пропускная способность огневого предохранителя стала меньше | Загрязнение огнепреградителя | Извлечь огнепреградитель из корпуса СМДК, осмотреть на наличие загрязнений кассету огнепреградителя. Промыть элемент в растворителе и продуть сжатым воздухом. После очистки установить в корпус СМДК и застопорить. |
Характеристики СМДК-40:
| Технические данные | Показатели |
| Обозначение | СМДК-40 |
| Разрежение выпуска воздуха, не менее, МПа | 0,01 |
| Давление выпуска паров, не более, МПа | 0,02 |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ/ХЛ |
| Присоединительная резьба по ГОСТ 24705 | Резьба 1 1/2" |
|
Габаритные размеры, не более мм -диаметр -высота |
-108 -218 |
| Материал конструкции | АМГ, Л63, AISI-304(08Х18Н10) |
| Фильтрующий элемент | Сетка |
| Масса не более КГ | 1,5 |

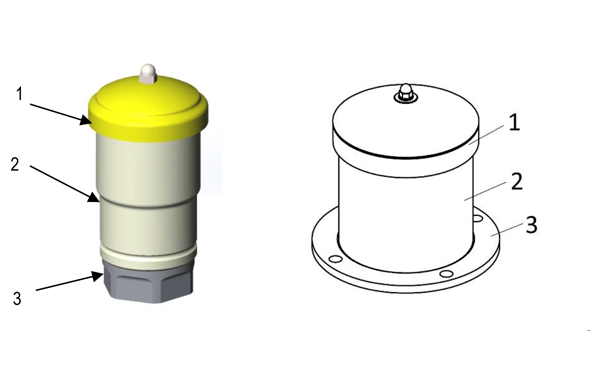

Схема СМДК-40:
1.Крышка2.Корпус
3.Присоединительная резьба/фланец
Условные обозначения при заказе СМДК-40
Пример условного обозначения: СМДК-ХХФНА- ХХ — условный проход
- Ф — фланцевый (Р — резьба)
- Н — нержавеющий корпус / А — алюминиевый корпус / Л — латунный корпус
- А — алюминиевая кассета огнепреградителя / Н — кассета огнепреградителя из нержавеющей стали
Гарантия и комплект документов СМДК-40
Гарантийный срок — 12 месяцев со дня продажи изделия. Средний срок службы — не менее 15 лет. В комплекте поставки: СМДК — 1 шт., паспорт — 1 шт. Изготовитель гарантирует соответствие изделия требованиям безопасности при условии соблюдения правил транспортировки, хранения, монтажа и эксплуатации.Купить СМДК-40
У завода М360 можно купить СМДК-40 из алюминиевого сплава, нержавеющей стали или латуни. Завод М360 специализируется на поставках резервуарного оборудования и ёмкостей из чёрной и нержавеющей стали, с мешалками, рубашками обогрева и охлаждения.Условные обозначения: СМДК-ХХФНА
